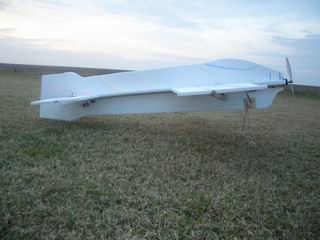

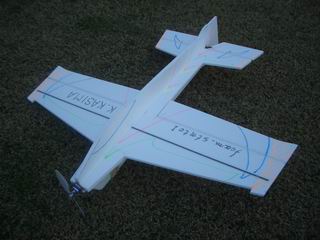

foam_stnto1 1日で出来ました。

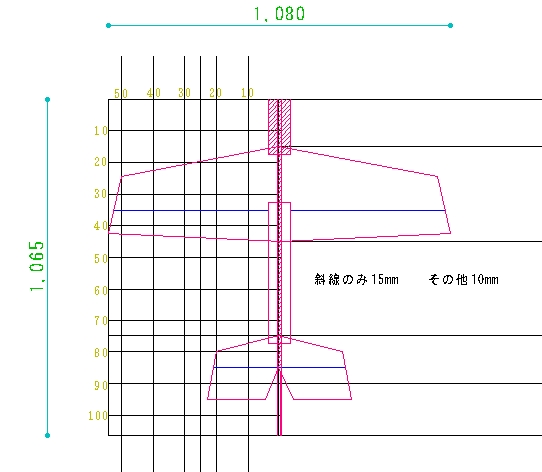

jw_cadで簡単な図面を書いて製作しましたので、cad_dataを添付しました。
jw_cadはフリーソフトですので、 ダウンロードして使用してください。
右をクリックすると図面がダウンロード出来ます。
デザインは、あなたのセンスです。
この図面を基本に改良点など有りましたら、図面をメールに添付して頂ければと思っています。
(注意:jw_cadについてのご質問はご遠慮ください。書店にマニュアル本が有ります。)
さすが、ホクセイのevoのコピー機の盗作で、飛びは抜群。
製作手間と、飛びの良さは、何の因果関係も無いようです。
基本はホクセイの evo_racer だそうです。 |
|
---|---|

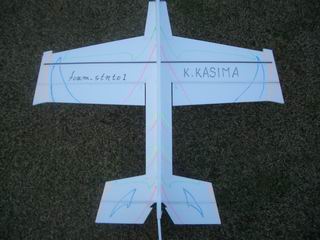

真上から写真を撮って 実寸は、HPを参考にしました。 |
|

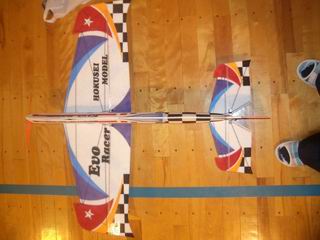

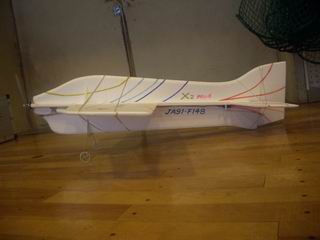

某氏製作のEVO機 |
|

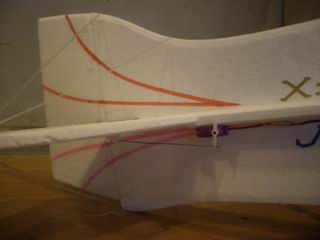

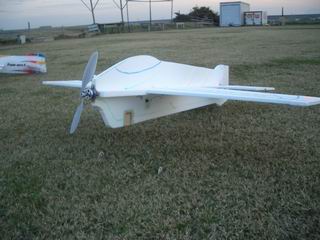

胴体形状はオリジナル |
|

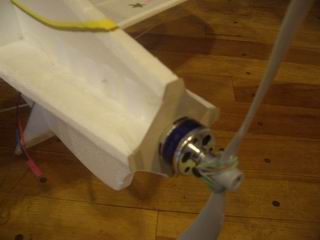

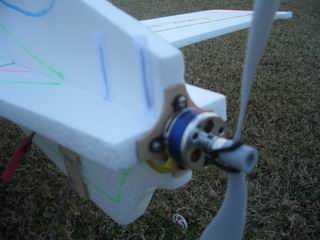

モーターはハイペリの2205 |
|

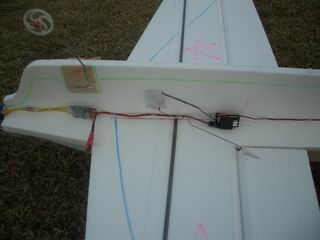

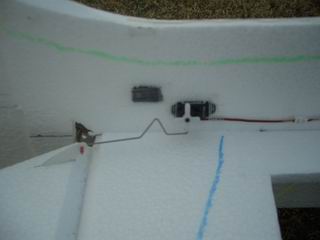

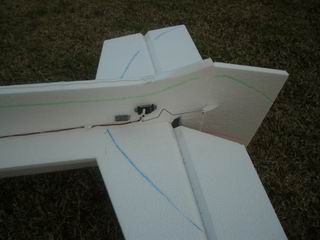

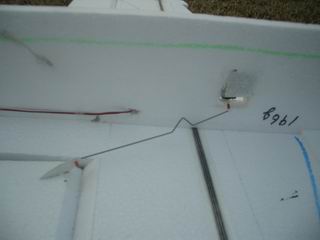

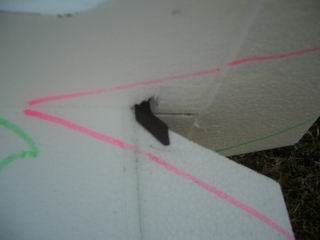

エレベーター ラダーのサーボ位置 |
|

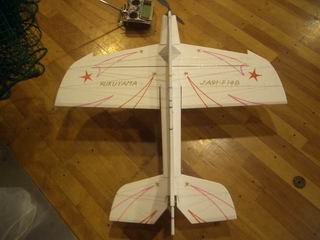

某氏製作のEVO機を盗作 製作日数 1日です |
|
使用発泡材 購入先(ナフコ) 胴体は20×900×300 主翼、尾翼、各陀は10×900×600 |
|
主翼補強用カーボン 0.4×5×900を2本 |
|
あとは、発泡用セメダインとグラステープ 費用はメカ別で、\1000以内で 後は有り合わせで済ませました。 |
|
全備重量196g 想定内でした。 |
|
