foam_stnto2
前回のfoam_stnto1とほぼ同じものですが、製作過程で一工夫しました。
又、やっぱ目立とうと言うことで、チョット派手です。
製作手順は、下記の通りですが、全体的に行き当たりばったりの製作です。

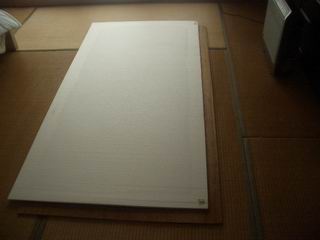

ナフコで買った10mmの発泡材 920mm×1820mm |
|

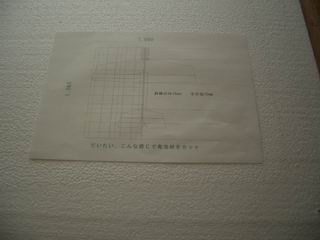

基本図面 | |

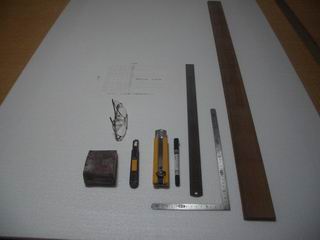

カットする道具。 ペーパーはカッターをカットする度に、軽く研ぐと、 すむーずにかっとできます。 直線は厚手のカッター、カーブは薄手のカッターを使用 左上のめがねは遠近両用めがね、歳には勝てません。 |
|

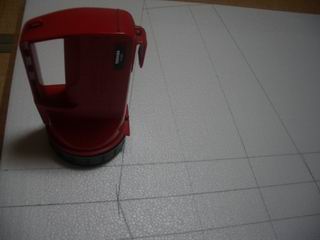

カーブはその辺にある丸いものを使う。 今回は、部屋にあった懐中電灯。 |
|

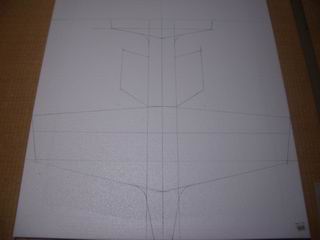

マジックで図面を参考に書く | |

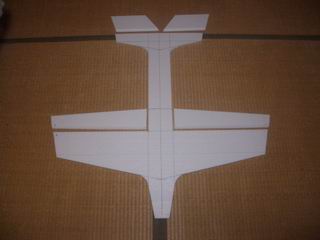

カットするとこんな感じです。 主翼、尾翼、胴体をいったいにカット。(今回工夫した部分) エルロン、エレベーターは、ヒンジ側を斜めにカットする |
|
この状態では、フニャフニャです。 | |

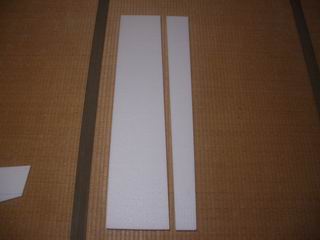

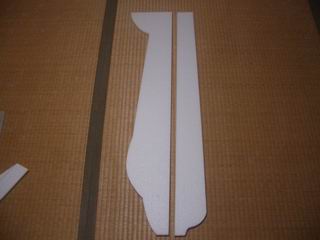

胴体部材 | |
大体こんな感じでカット 前回は鍋蓋を使って、かみさんににらまれましたので、 今回は、フリーハンドでカットしました。 |
|

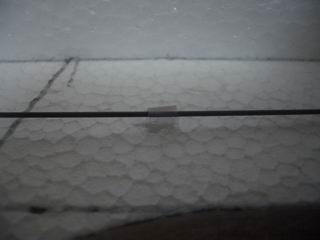

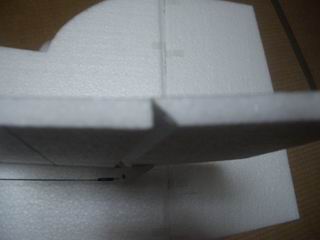

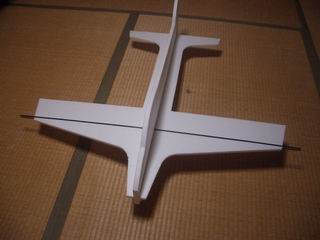

主翼、尾翼一体の主翼側に0.4mm×5mm×980mmの カーボンを表側と裏側に薄手の両面テープで接着。 カーボンは左右に数センチ出た状態 カットしておいた胴体15mmを上下から接着。 この時の接着で、機体はある程度で来ますので、接着剤が 最小限の使用となり、少し軽量化?? |
|

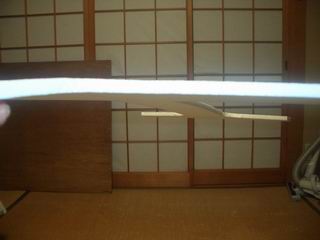

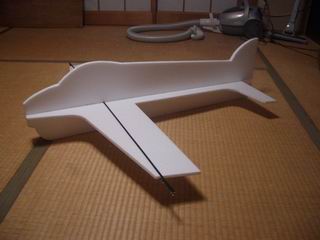

この状態ではまだ、カーボンが飛び出した状態です | |
主翼の翼端をボリュームアップ | |

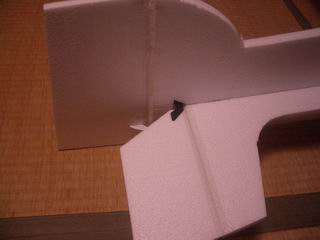

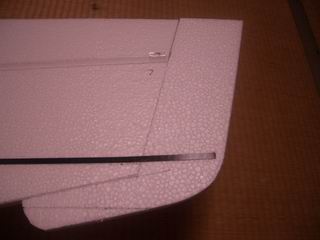

エルロンとラダーはヒンジ側を斜めにカットして 上面をグラステープで連結。 |
|

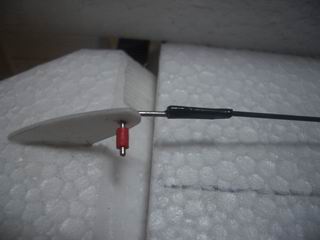

ホーンは、ビデオデッキのケースを加工。 ロッドはカーボン(0.5mm)と1mmのビアの栓で、 接合は、収縮チューブで接合後、瞬間を付ける。 固定は電気コードのビニールを刺して瞬間で固定
|
|

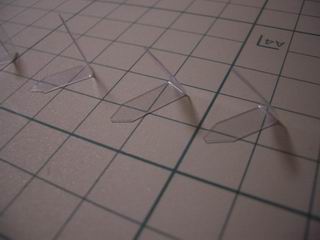

カーボンロッドを固定するために薄いプラ版を加工 | |
二つ折りして外側に接着剤を付けて差し込む | |
エレベーターはカーボン板を加工したものを使用。 |
|

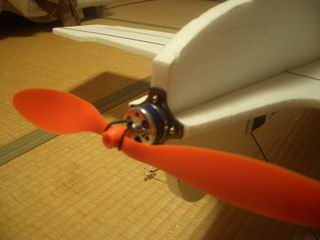

モーターを固定。 部材は、1号機の部材を使用 |
|

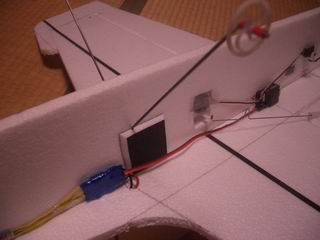

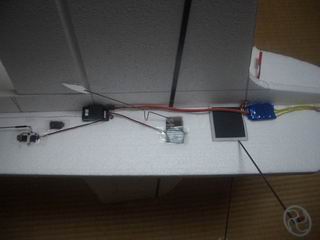

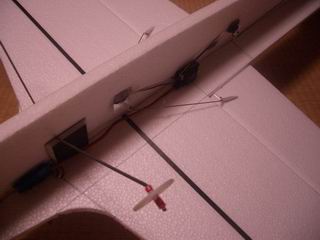

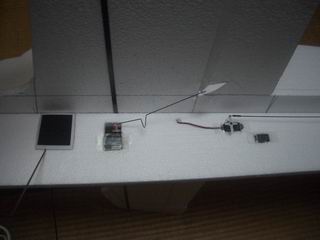

リンケージを下から見た写真 | |
リンケージを下から見た写真 | |

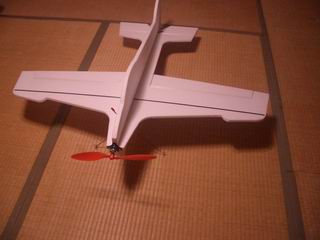

裏返しにした写真 | |
裏返しにした写真 | |

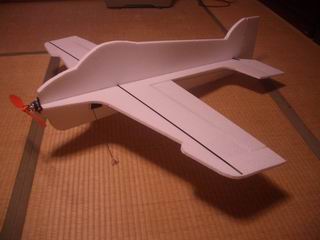

完成です。 約6時間で出来ます。 手の聞いた方なら、もっと早いかもしれません。 休みでしたが、会社の展示会期間中に製作したため しばしば中断していました。 |
|
基本的には、進行しながら思いつきで作っています。 後は、水生ペン(ポスカ)で、ラインを書く。
|
|

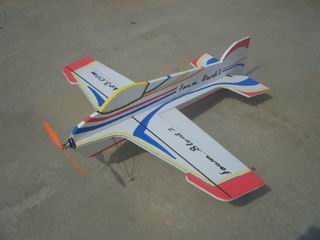

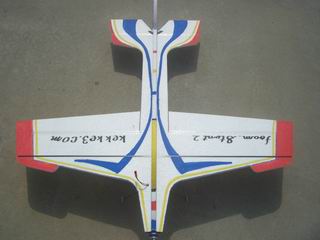

完成しました。 いきなり手書きでカラーリング。 デザインも行き当たりばったり |
|
遠目にはまあまあ良いカラーリングでした。 | |
近くでは、落書きよりチョット良いぐらいです。 | |
どんな飛びするか楽しみです。 | |
全体的にはバランス良く、ナイフエッジの浮きも良く トルクロールも下手な私がやっても良く出来き なかなか良い飛びでした。 後はヤッパリ腕??
|
|
